“CG2-11G”手搖式管道切割機是基于現場實際情況進行了徹底的調查后而設計開發的一種經濟,實用的管道切割機。該機器具有四只平行的行走輪，采用鏈條環繞鋼管鎖緊機器，通過手搖動方式運行機器。適合于108毫米以上大管徑無縫鋼管的切割。該機器結構獨特，操作簡便，易于維修，移動方便，切割輔助時間少。具有極高的可靠性。特別適用于野外無電源場所使用。該機器裝有鏈輪的托架，可沿兩根軸上下滑動用以調緊或放松鏈條的拉力。驅動鏈條采用雙接搭扣式結構，逐節串聯而成。根據管徑的大小，可以方便，快速的增減。
|

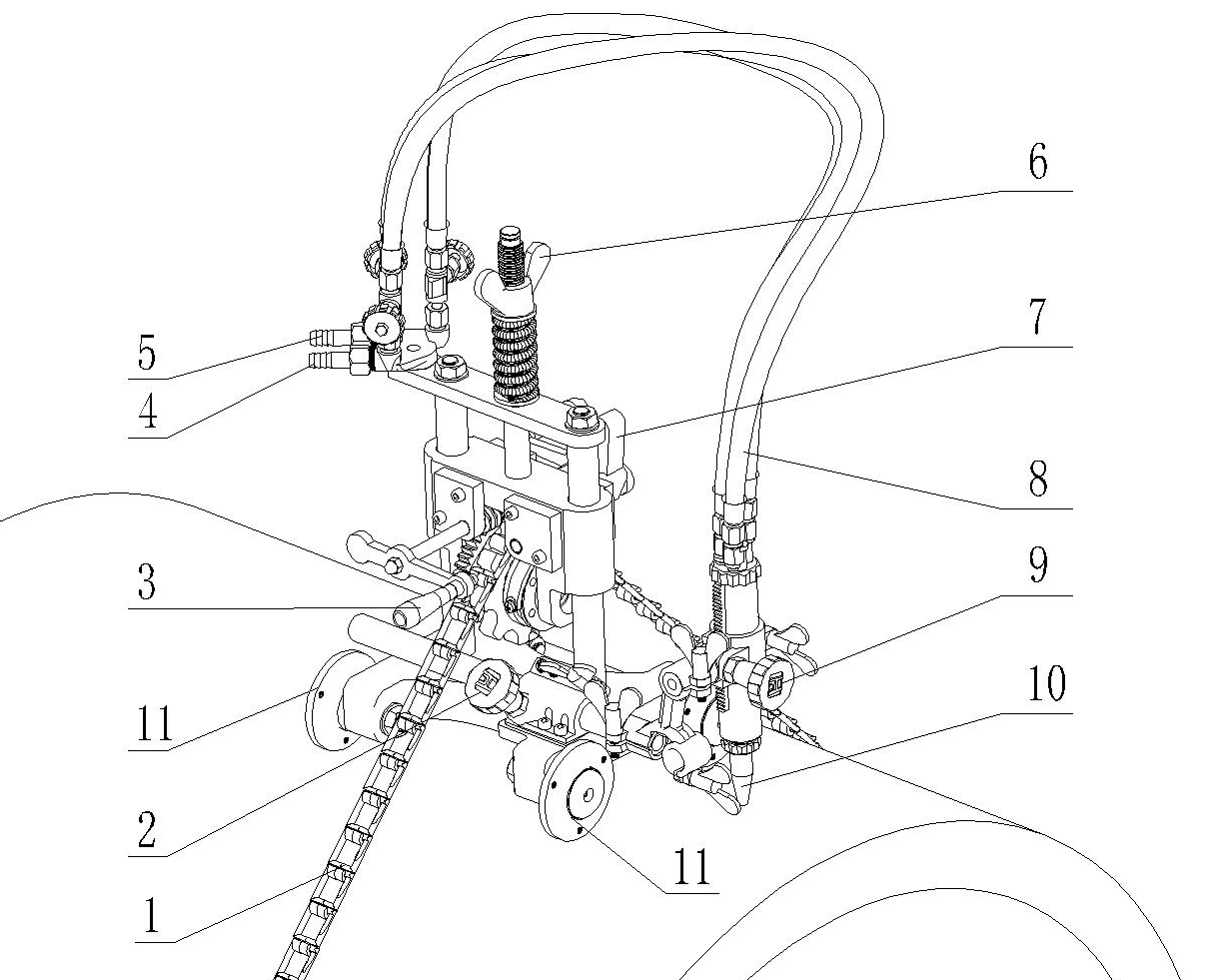

1.鏈條 |
6.大翼型螺絲 |
|
環繞鋼管鎖緊機器，隨著鏈條傳動，帶動機器 |
調節機器安裝倒管道上的松緊程度。 |
|
繞管壁開始行走。 |
7.離合器分離桿 |
|
2.橫移手輪 |
離合器分開，可在鋼管上快速移動機器 |
|
轉動手輪，割炬向左或向右水平移動 |
所要到達的位置再合上離合器。 |
|
3.搖動手柄 |
8.軟管 |
|
順時針方向搖動，機器則向前行走。逆時針方 |
在氣體分配器與割炬之間安裝，三條軟 |
|
向搖動，機器則向后行走。 |
管分別為預熱氧，燃氣，切割氧。 |
|
4.燃氣進氣接頭 |
9.割炬上下調節手輪 10.割嘴 |
|
5.氧氣進氣接頭 |
11.行走輪 |
技術規格
|
1.重量（主體部件） |
：10.5千克 |
|
附件 |
：1.5千克 |
|
2.裝置尺寸 |
：325毫米×325 毫米×425 毫米 |
|
3.坡口形狀 |
：I形或V形(最大角度45度) |
|
4.復位精度 |
：1毫米(管子周長1000毫米以內) |
|
5.切割鋼管直徑 |
：108毫米-600毫米(標準鏈條配置) |
|
6.切割管壁厚度 |
：5毫米-50毫米(標準割炬配置) |
裝箱單
將裝置小心地從包裝箱中取出。首先，檢查各部件以確認其完整無缺。下列為應收的標準零部件清單。
|
1.標準包裝 |
||
|
1）主體部件(兩側手搖柄為反安裝) |
：1臺 |
|
|
2）標準割炬總成 |
：1套 |
|
|
3）鏈條(共83節) |
：1副 |
|
|
4）割嘴（根據用戶需求任選一種） |
1）G02(適用于乙炔) |
：3只 |
|
2）G03 (適用于丙烷) |
：3只 |
|
|
5) 進氣接頭 |
: 1 套 |
|
|
6）割炬連接器 |
：1只 |
|
|
7) 說明書,合格證 |
: 各1份 |
|
說明:機器標準裝箱單里所配置的鏈條節數最大可切割直徑600毫米的管子,如故切割大于直徑600毫米的管子,鏈條節數需要加長,鏈條則要另外購買。
