“HK-30A”便攜式自動氣體切割機，取名山鷹切割機，顧名思義，該機器移動迅速，方便靈活，并易于急轉彎。在許多場合得到了廣泛應用。該機器內部結構設計合理 ，外表美觀大方，自制造以來在實際操作運用和顧客的指導下對此進行多項技術和工藝改進，該機器的可操作性和耐用性，隔熱能力都到了很大的提高。受到很多客戶的青睞。
|

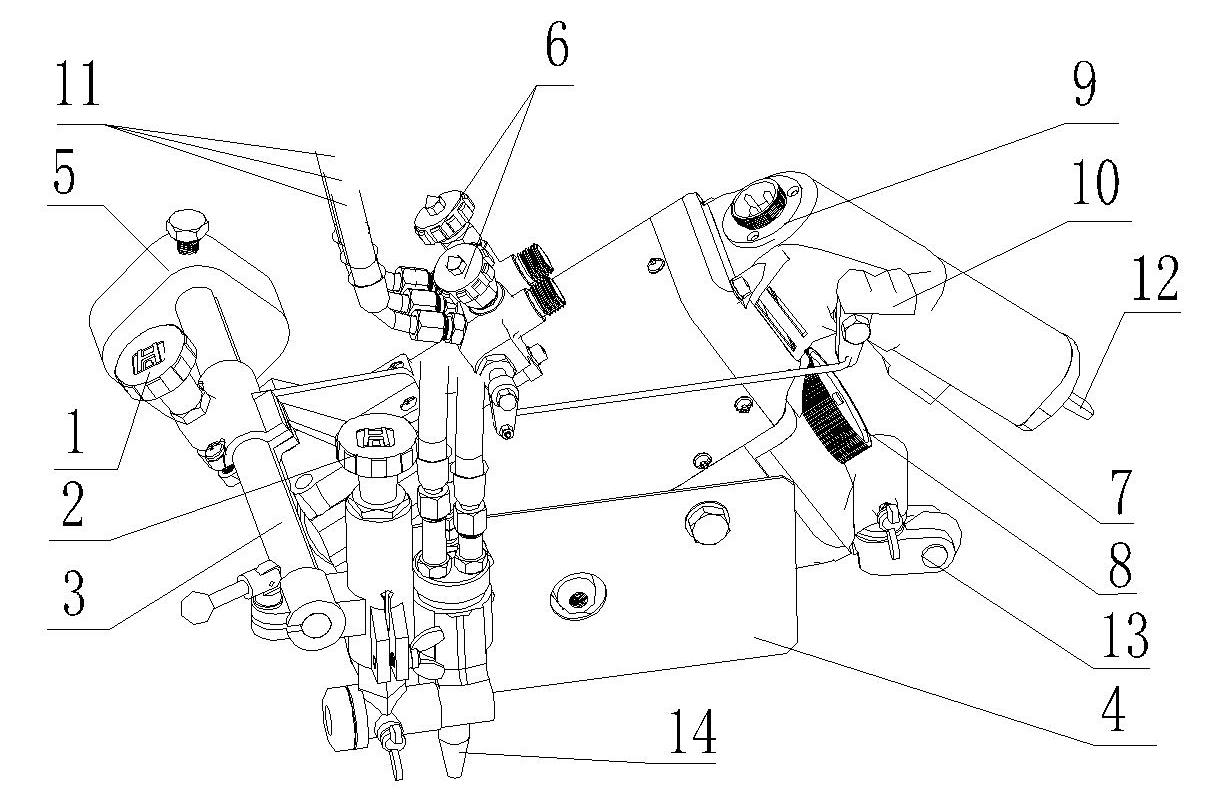

1. 調節手輪 |
7.離合手柄 |
|
旋轉手輪時，橫移齒條向左或向右移動。 |
手握緊時機器被分離。手松開后機器自動合上 |
|
2. 調節手輪 |
8.調節手輪 |
|
旋轉手輪時，割炬向下或向上移動。 |
調節機器行走速度 |
|
3. 橫移齒條 |
9.電源插座 |
|
4.隔熱板 |
10.切割氧開關 |
|
阻礙熱量向機器內部擴散。 |
11.輸送氣體的軟管 |
|
5.平衡錘 |
12.電機正/反轉換開關 |
|
6.二通閥 |
13.萬向輪 |
|
調節氣體流量的大小。 |
14. 割嘴 |
技術規格
|
1.重量（主體部件） |
：10.5千克 |
|
附件 |
： 3.8 千克 |
|
2.裝置尺寸 |
：460 毫米×360 毫米×240 毫米 |
|
3.速度控制方法 |
：可控硅控制 |
|
4.電源 |
：交流 220V±10％ |
|
5.切割速度 |
：50～1000㎜/min |
|
6.切割厚度 |
：5-30㎜ |
|
7.坡口角度 |
：0～45° |
|
8.切割圓直徑 |
：Φ50～Φ550㎜ |
|
9.氣體 |
: 適用于氧氣,乙炔氣或液化石油氣 |
|
10.電機 |
: 直流110V 50HZ 30W 轉速4200轉/分鐘 |
裝箱單
將裝置小心地從包裝箱中取出。
首先，檢查各部件以確認其完整無缺。
下列為應收的標準零部件清單。
|
1.標準包裝 |
|
|
|
1）主體部件 |
1臺 |
|
|
2）標準割炬總成 |
1套 |
|
|
3）平衡錘 |
1個 |
|
|
4）割嘴（按用戶需求任選一種） |
1.GO2：1#、2#、3#（乙炔） |
各1只 |
|
2.GO3：1#、2#、3#（丙烷） |
各1只 |
|
|
5) 上下移動座(包括橫移齒條) |
1 根 |
|
|
6) 進氣接頭 |
1 套 |
|
|
7）開口扳手 |
1把 |
|
|
8) 說明書,合格證 |
各1份 |
|
|
9) 電源電纜 |
1套 |
|
|
10)半徑規(定位螺絲) |
1只 |
|
|
11)專用坡口夾具 |
1套 |
|
|
12)M5內六角扳手 |
1只 |
|
|
13)十字螺絲刀 |
1把 |
|
|
14）通針 |
1套 |
|
