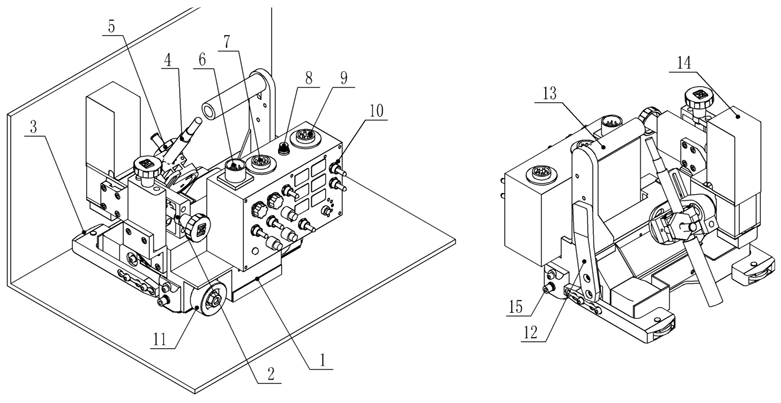

HK-6W由小車本體、X-Y滑塊、導向輪、焊槍把手、焊槍擺動器、磁控手柄，控制箱等部件組成。

1） 小車本體部分：是整臺機器的骨架，是其它部分的載體。

2）X-Y滑塊：是調節焊槍位置的裝置，焊接當中可以將焊槍進行上下左右的微調。

3） 導向輪：沿著母材面滾動，引導準確焊接部位的裝置。

4） 焊槍：直槍或彎槍，用戶選購。

5） 焊槍夾持器：是焊槍的夾持裝置，可以方便地進行維修、調整和焊槍的拆卸。

6） 擺動電機電源插座。

7） 行走電機電源插座。

8） 保險。

9） 外接電源插座。

10） 控制箱：可以調節小車的所有動作，詳細內容參考“控制面板說明”

11） 驅動部分：是驅動小車的裝置，以四個橡膠輪，錐齒輪，鏈條，鏈輪組成。

12） 磁控手柄：方便小車的安裝和移動，安裝有永久磁鐵，避免小車脫離焊接線的現象

13） 手提手柄。

14） 焊槍擺動器：帶動焊槍進行擺動模式的焊接。

15）感應停止開關：焊接到工件末端時被觸動后小車自動停止工作。

主要技術參數

焊接參數

裝箱清單

將裝置小心地從包裝箱中取出。首先，檢查各部件以確認其完整。各包裝組件中包含下列零部件：
