CO2 焊接自動小車廣泛用于船舶、橋梁、機車、鋼結構、石油化工等行業，適合多種焊接結構的焊接，如：加強筋板、肋板、交叉部位的焊接，箱型梁的焊接，等等。其主要優點有:減少勞動強度，改善作業環境,提高工作效率，是手工焊的1.5倍,避免人為因素所造成的焊縫質量不良，一般的手工操作的不良率在20％左右，而采用自動焊接小車沒有產生焊接不良率, 因此其綜合效益，比手工焊提高近200％。自動化程度高，確保焊接質量的穩定性。

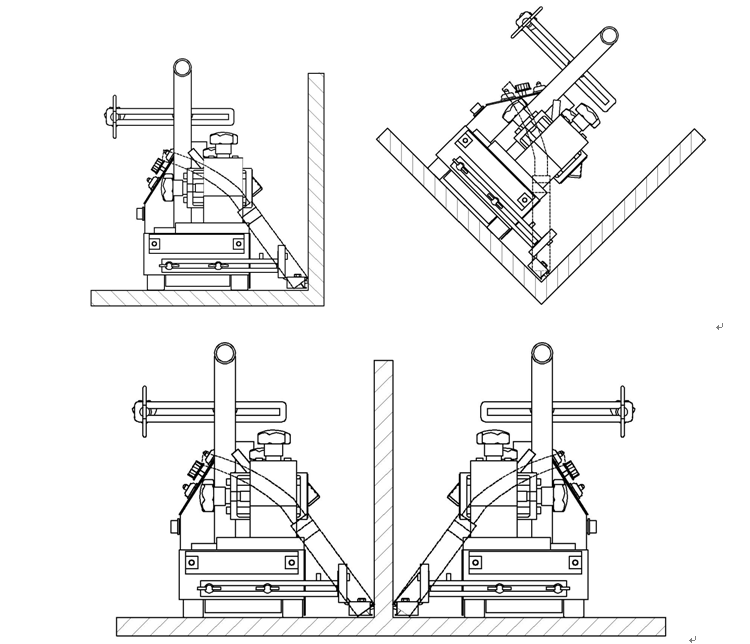

適用環境

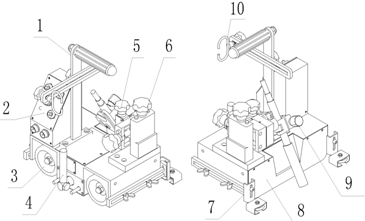

部件名稱及說明

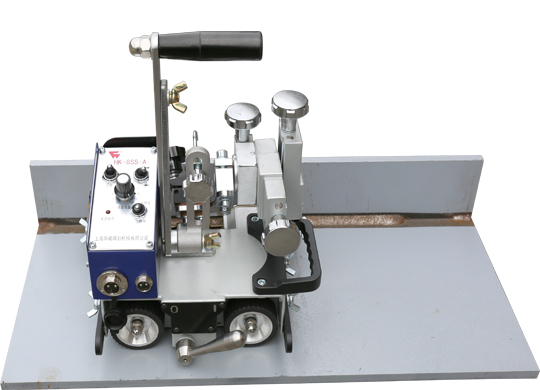

HK-8SS由小車本體、X-Y滑塊、導向輪、焊槍把手、焊槍擺動器、控制箱等部件組成。
小車本體部分：是整臺機器的骨架，是其它部分的載體。
|
1.控制面板：可以調節小車的所有動作，詳細內容參考“控制面板說明”。 |
6. X-Y移動滑塊：調節焊槍位置的裝置，焊接當中可以將焊槍進行上下左右的微調。 |
|
|
2.提攜手柄：移動機器時提拉此手柄。 3.行走輪 |
7. 導向輪總成：沿著母材面滾動，引導準確焊接部位的裝置。 |
|
|
8.隔熱擋渣板 |
||
|
4.磁鐵離合手柄：手柄置中向上，磁性為關閉狀態；手柄各左或向右旋至與兩驅動中心線平行位置，磁性為打開狀態。 5.焊槍微調裝置：用此裝置可以很方便調整焊槍對準焊縫。 |
||
|
9.焊槍夾持器總成：是焊槍的夾持裝置，可以方便地進行維修、調整和焊槍的拆卸。 10.焊槍電纜架：可以托住焊槍尾部電纜，以及電源電纜。
|
主要技術參數
|
1.外形尺寸 |
290mm×230mm×335mm |
|
|
2.機器重量 |
8.8Kg |
|
|
3.電源電壓 |
輸入AC220V /輸出DC24V |
|
|
4.功率 |
22W |
|
|
5.吸附力 |
10～25Kg |
|
|
6.焊接速度 |
150～900mm/min |
|
|
7.焊槍調 整范圍 |
上下 |
50mm |
|
左右 |
50mm |
|
|
作業角 |
±45° |
|
|
進行角 |
10° |
|
|
旋轉角度 |
360° |
|
焊接參數
|
焊絲直徑 焊接參數 |
Φ1.2mm |
Φ1.4mm |
Φ1.6mm |
|
|
電流（A） |
平焊 |
120-300 |
150-380 |
180-430 |
|
平角焊 |
120-280 |
150-320 |
180-380 |
|
|
橫焊 |
120-280 |
150-300 |
180-330 |
|
|
電壓（U） |
１） U＝14+0.051 ２） 300A以下時U=0.041+16±1.50 ３） 300A以上時U=0.041+20±2.0 |
|||
|
噴嘴與工件間的距離（H） |
1）200A以下時 H=10～15mm 2）200～350A時 H＝15～20mm 3）350～500A時 H＝20～25mm |
|||
|
焊絲伸出長度（L） |
一般取焊絲直徑的10倍左右，即L=10d |
|||
將裝置小心地從包裝箱中取出。首先，檢查各部件以確認其完整。各包裝組件中包含下列零部件：
|
1.主機 |
1臺 |
|
2.DC24電源 |
1套 |
|
3.三芯插頭（連接線20m） |
1套 |
|
4.二芯插頭（連接焊槍連接線5m） |
1套 |
|
5.保險3A |
3只 |
|
6.內六角扳手（M3、M4、M5、M6） |
各一只 |
|
7.說明書，合格證 |
各1份 |
