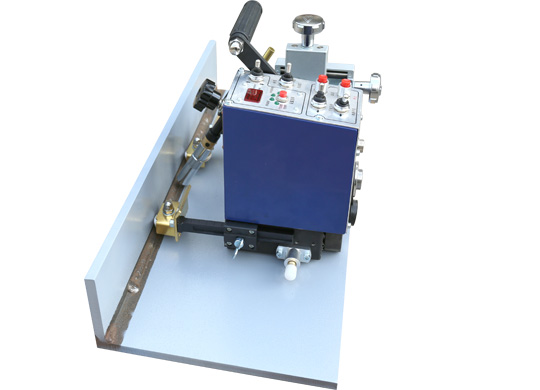

HK-5B 連續斷續時間控制焊接小車

HK-5B型焊接小車是適用于間斷或者連續的水平角焊結構的焊接自動裝置。焊接/非焊接區間的實際距離顯示在顯示屏上，其控制開關的上下調節設定焊接與非焊接的距離。焊接與非焊接的距離是用電機與控制器控制，尺寸的精密度高，運行速度均勻，可實現精密焊接。非焊接狀態下的小車行走速度為最大值是1900mm./min。

發送詢盤

視頻

描述

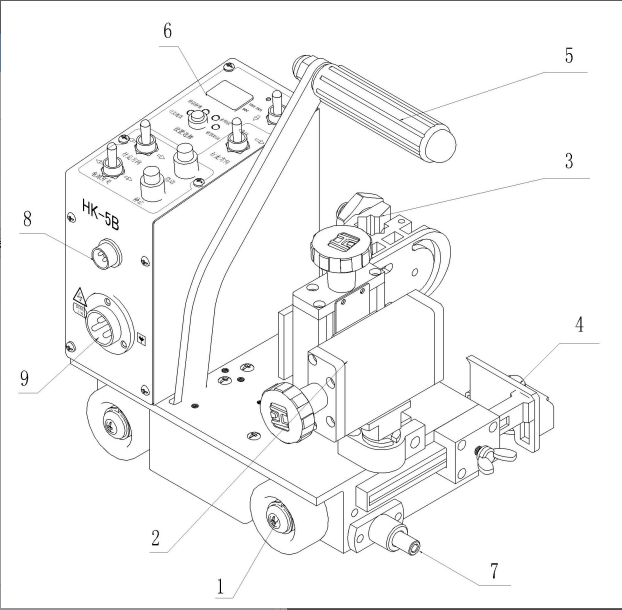

1. 驅動輪 2. X-Y滑塊 3. 焊槍夾持器

4. 導向輪 5. 磁控手柄 6. 電器控制箱

7. 感應停止開關 8. 焊槍接口 9. 電源插座

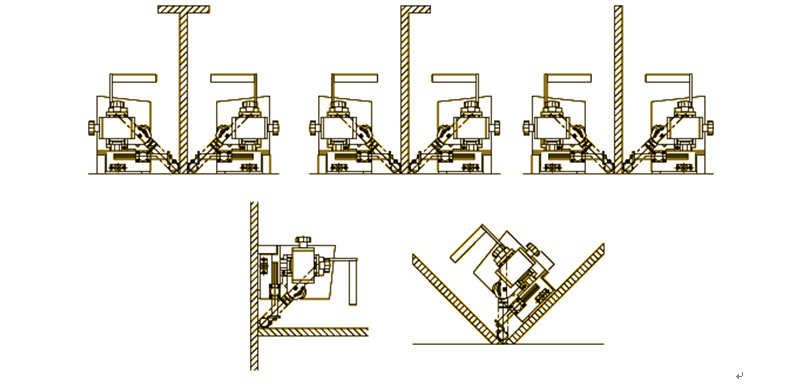

適用環境

技術規格

主要技術參數

1. 重量	8.3Kg
2. 外形尺寸	320mm×230mm×290mm
3. 電源	DC 24V
4. 驅動方式	橡膠輪四輪驅動
5. 焊接速度	150～1900mm/min（以數碼管顯示）
6. 焊槍調整范圍	上下		60mm
	前后		60mm
	作業角調節范圍		±45°
	進行角調節范圍		±10°
7. 操作功能	選擇行走方向	左和右
	收弧時間設置	0～3.5 S

焊接參數

焊絲直徑焊接參數		Φ1.2mm	Φ1.4mm	Φ1.6mm
電流（A）	平焊	120-300	150-380	180-430
	平角焊	120-280	150-320	180-380
	橫焊	120-280	150-300	180-330
電壓（U）	① U＝14+0.051 ② 300A以下時U=0.041+16±1.50 ③ 300A以上時U=0.041+20±2.0
噴嘴與工件間的距離（H）	200A以下時　　 H=10～15mm 200～350A時 　 H＝15～20mm 350～500A時　　H＝20～25mm
焊絲伸出長度（L）	一般取焊絲直徑的１０倍左右，即L=10d

裝箱清單

將裝置小心地從包裝箱中取出。

首先，檢查各部件以確認其完整無缺。

1.	主機	1臺
2.	穩壓電源（220V/20M）	1只
3.	標準電源線 220V/20M	1根
4.	2P焊槍控制線500mm	1根
5.	保險絲 220V/2A	2只
6.	內六角扳手	1套
7.	說明書	1份
8.	合格證	1份
