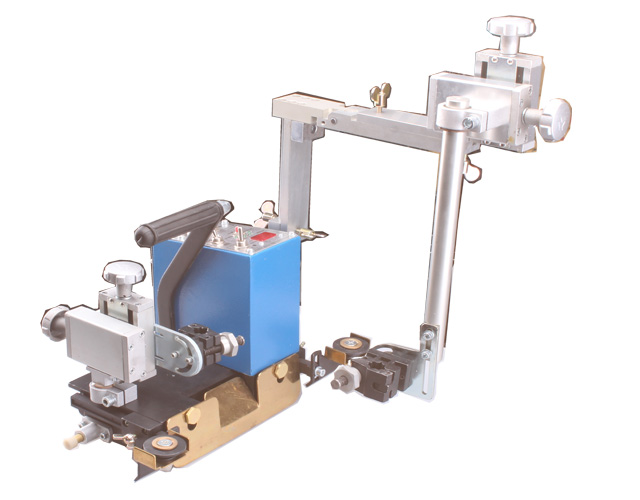

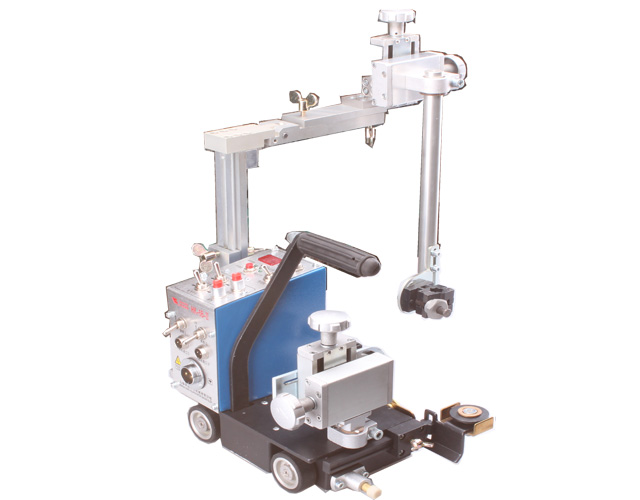

HK-5B-II 雙面自動焊接小車

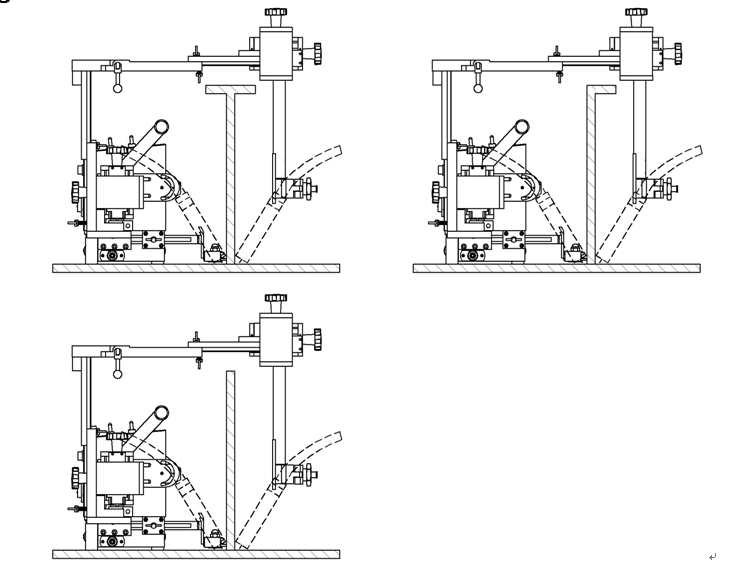

HK-5B-II型小車是適用于間斷或者連續的水平角焊結構的雙面焊接自動裝置。焊接/非焊接區間的實際距離顯示屏上，用扳動開關的上下調節，設定焊接與非焊接的距離，焊接與非焊接的距離是用電機與控制器控制，尺寸的精密度高，運行速度均勻，可實現精密焊接。非焊接狀態下的小車行走速度為最大值（1900mm./min）。手柄為磁控式，移動此手柄可以部分的減少磁力，便于清理鐵質垃圾和移動小車。設有收弧裝置，收弧時間調節范圍在０－7 S。可以向左右兩方向焊接；小車兩端安裝有感應停止開關，焊接結束后小車可以自動停止，便于一個工人同時操縱多臺設備。安裝有永久磁鐵，避免小車脫離焊接線的現象。焊槍支架長度和高度可以根據工件形狀進行調節，使用方便體積小、重量輕，移動和安裝都很方便。

發送詢盤

視頻

描述

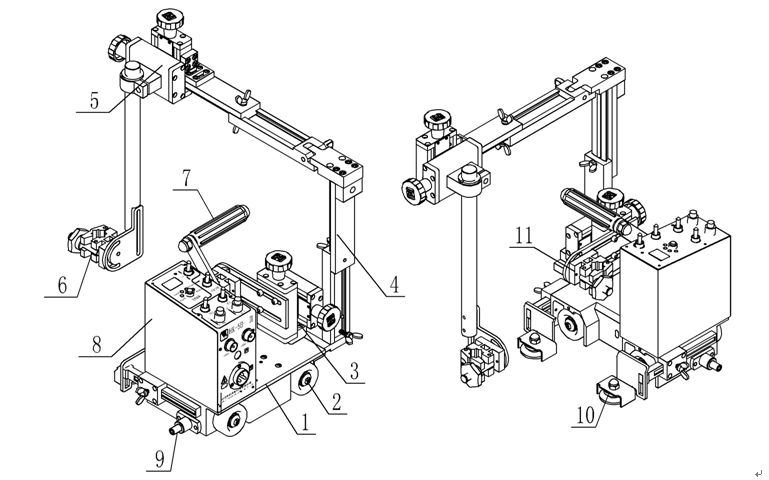

1.小車本體：由X-Y滑塊，導向輪，焊槍夾具感應開關停止開關，磁控手柄，控制箱等部件組

成。感應停止開關：焊接到工件末端時被觸動后小車自動停止工作；磁鐵：安裝有永久磁鐵，

避免了小車脫離焊接接線的現象；磁控手柄：方便小車的安裝與拆卸。

2.驅動部分：是驅動小車的裝置，以四個橡膠輪，錐齒輪，鏈條，鏈輪組成。

3.焊槍1 X-Y調整滑塊：調節焊槍1位置的裝置，焊接當中可以進行上下左右的微調。

4.升降桿

5.焊槍2 X-Y調整滑塊：調節焊槍2位置的裝置，焊接當中可以進行上下左右的微調。

6.焊槍1夾緊裝置：固定焊槍的裝置，為了方便檢查及調整焊槍的設施，設計制作采用可拆卸

式。

7.手提手柄：

8. 控制箱：可以調節小車的所有動作，詳細內容參考“控制面板說明”

9. 感應停止開關：焊接到工件末端時被觸動后小車自動停止工作；

10.導輪部分:沿著焊接工件行走，準確引導焊接部位。

11.焊槍2夾緊裝置：固定焊槍的裝置，為了方便檢查及調整焊槍的設施，設計制作采用可拆

卸式。

技術規格

主要技術參數

型號	HK-5B-II(雙面自動焊接小車)
機身外形尺寸	500mm×290mm×420mm
輸入電壓	DC24V
重量	10Kg
焊槍調整范圍	上下：40mm	作業角：±45°
焊槍調整范圍	前后：40mm	進行角：±10°
焊接速度	150～1900mm/min（以數碼管顯示）
驅動方式	橡膠四輪驅動
操作功能	1. No.1焊接/非焊接選擇	6. No.2焊接/非焊接
	2. 行走開始	7. 行走停止
	3. 選擇行走方向（左和右）	8. 調節行走速度(以數碼管顯示)
	4. 連續焊接時間設置	9. 休止距離設置
	5. 斷續焊接距離設置	10.收弧時間設置( 0～3.5 S)

裝箱清單

用戶收到包裝箱后，將裝置小心地從包裝箱中取出。首先，應對照以下清單核對箱中部件是否齊全。以下為標準裝箱清單。

1.	主機	1臺
2.	DC24V穩壓電源	1只
3.	標準電源線 220V/20M	1根
4.	2P焊槍控制線500mm	1根
5.	保險絲 2A	2只
6.	內六角扳手	1套
7.	說明書，合格證	各1份

焊接參數

焊絲直徑焊接參數		Φ1.2mm	Φ1.4mm	Φ1.6mm
電流（A）	平焊	120-300	150-380	180-430
	平角焊	120-280	150-320	180-380
	橫焊	120-280	150-300	180-330
電壓（U）	1300A時 U＝14+0.051 2300A以下時U=0.041+16±1.50 3300A以上時U=0.041+20±2.0
噴嘴與工件間的距離（H）	1200A以下時　 H=10～15mm 2200～350A時　H＝15～20mm 3350～500A時　H＝20～25mm
焊絲伸出長度（L）	一般取焊絲直徑的１０倍左右，即L=10d
