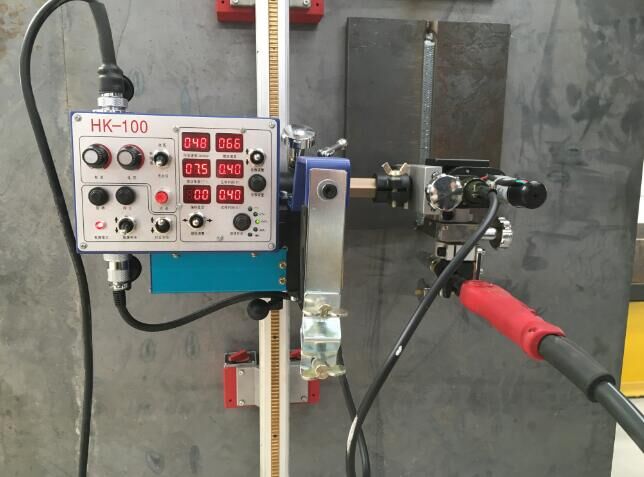

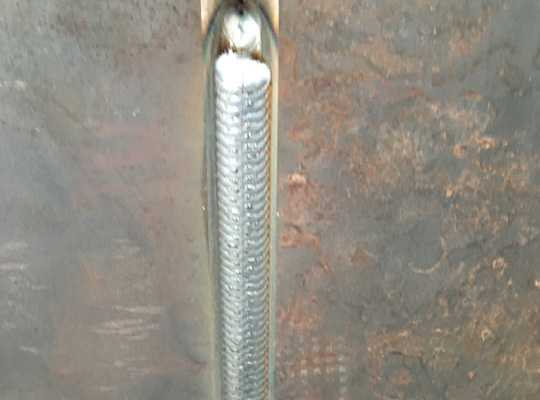

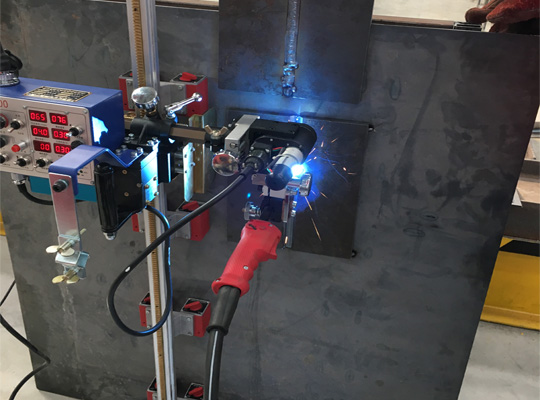

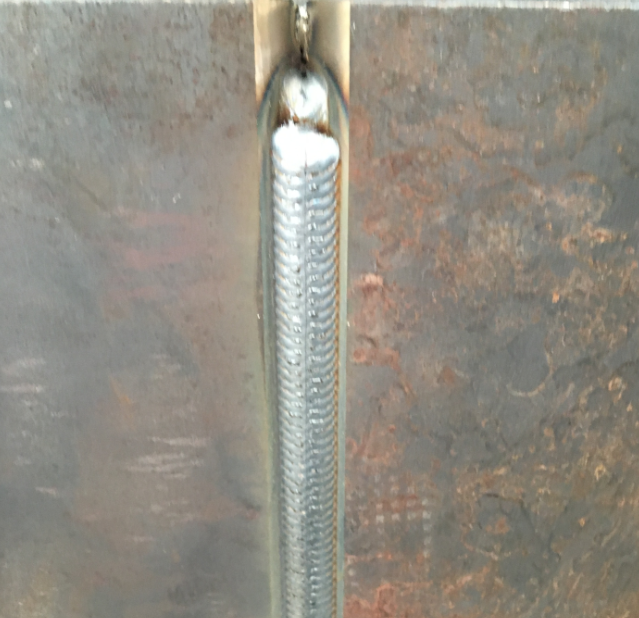

HK-100擺動式焊接小車是自動裝置，一次焊接可以獲得較寬的焊縫。擺動速度、擺動角度、中心偏移位置、和左右停留時間均可調整，適合各種不同規格的焊道。非焊接狀態下的小車行走速度為最大值（800mm./min）。注意：由于焊接小車向氣保焊機是常通信號，且焊接不可避免地留有殘端，故設置和焊接時焊機的自保回路開關必須關閉……OFF。如果設置成開（ON），則焊接小車停止行走，電弧卻不會熄滅。

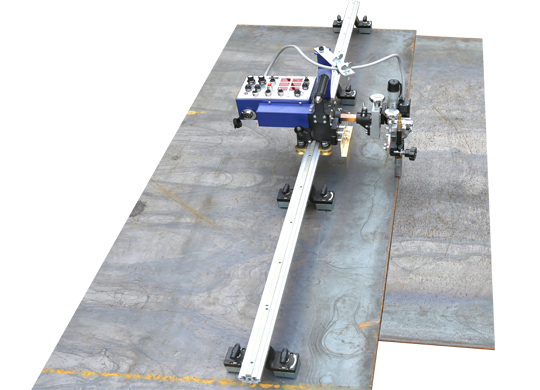

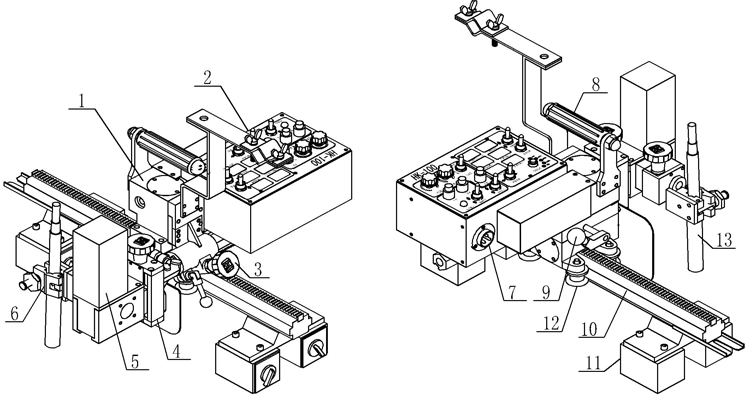

HK-100由小車本體、控制箱，X-Y滑塊，焊槍夾具，導向輪，直線導軌等部件組成。
1.小車主體：也是小車的驅動裝置，包括電機，行星減速箱，驅動齒輪、導向輪等。
2.控制箱:可以調節小車的所有動作，詳細內容參考后續的“控制面板說明”
3.橫移裝置：在焊接直條縫（如集裝箱）利用此裝置調整焊炬位置，避免頻繁地移動導軌。
4.焊炬微調滑塊:是調節焊槍位置的裝置，焊接當中可以進行上下左右的微調。
5.擺動器：焊接過程中各種焊接模式需他來執行。
6.焊槍夾持器:是固定焊槍的裝置，維修及調整是方便焊槍的拆卸。焊炬一定要夾緊，注意不要夾在導電部位，則會導致短路或電擊。
7.電源插座：此為外接電纜插座，機器的接地線也與此插座相連，
此電纜插座負責小車與送絲機的連接及電力供應。（電纜的另一端有兩個分支，一個接送絲機，另一個接電源。）
8.手柄：移動本裝置，請握緊此手柄。
9.離合手柄，扳動此手柄可以很方便的讓小車在軌道上自由移動。
10.直線導軌。方便小車的行走路線。安裝有強力永磁磁鐵，讓導軌牢固地吸附工件之上，以適應各種焊接需求。
11.磁鐵：強力離合式磁鐵，要移動導軌時請將所有磁控開關旋至“OFF”。
12.導向輪：沿著母材面滾動，引導準確焊接部位的裝置。
13.焊槍：直槍或彎槍，用戶選購。
主要技術參數
|
1.外形尺寸 |
430mm×280mm×290mm |
|||
|
2.機器重量 |
8.4Kg（包括擺動器） |
|||
|
3.工作電源 |
24V |
|||
|
4.擺動電機 |
DC24V |
|||
|
5. 焊接速度 |
150～800mm/min（以數碼管顯示） |
|||
|
6. 驅動方式 |
齒輪齒條 |
|||
|
7. 焊槍調整范圍 |
上下 |
40mm |
||
|
左右 |
120mm |
|||
|
作業角調節范圍 |
±60° |
|||
|
進行角調節范圍 |
10° |
|||
|
8.操作功能 |
1. 選擇行走方向 |
前和后 |
4. 左右停留時間 |
0～2.5 s |
|
2. 擺動速度 |
0～100 |
5. 偏移距離設置 |
0～±8° |
|
|
3. 擺動角度： |
±15° |
|
|
|
|
9.擺動模式選擇 |
|
|||
焊接工藝參數
|
焊絲直徑 焊接參數 |
Φ1.2mm |
Φ1.4mm |
Φ1.6mm |
|
|
電流（A） |
平焊 |
120-300 |
150-380 |
180-430 |
|
平角焊 |
120-280 |
150-320 |
180-380 |
|
|
橫焊 |
120-280 |
150-300 |
180-330 |
|
|
電壓（U） |
① U＝14+0.051 ② 300A以下時U=0.041+16±1.50 ③ 300A以上時U=0.041+20±2.0 |
|||
|
噴嘴與工件間的距離（H） |
1200A以下時 H=10～15mm 2200～350A時 H＝15～20mm 3350～500A時 H＝20～25mm |
|||
|
焊絲伸出長度（L） |
一般取焊絲直徑的１０倍左右，即L=10d |
|||
裝箱清單
用戶收到包裝箱后，請對照如下清單核對箱中部件是否齊全。以下為標準裝箱清單。
|
1. |
整機 |
1臺 |
|
2. |
直線導軌（1.8米） |
1根 |
|
3. |
標準電源線 220V/16M |
1根 |
|
4. |
保險（2A） |
2只 |
|
5. |
內六角扳手 |
1套 |
|
6. |
說明書，合格證 |
各1份 |
