CG1-30H 直線導軌切割機

“CG1-30H”便攜式自動氣體切割機是華威公司最新開發和研制的新產品,該機器內部結構設計合理；外表美觀大方。在顧客的指導下對此進行多項技術和工藝改進,由于采用了新的材料和對零件加工工藝嚴格要求,機器的可操作和耐用性,隔熱能力都得到了很大的提高。如移動部分、上下移動座、火口夾持器等都采用銅質材料，故不容易斷裂、碰傷。蝸輪采用青銅材質，經久耐用。

發送詢盤

視頻

描述

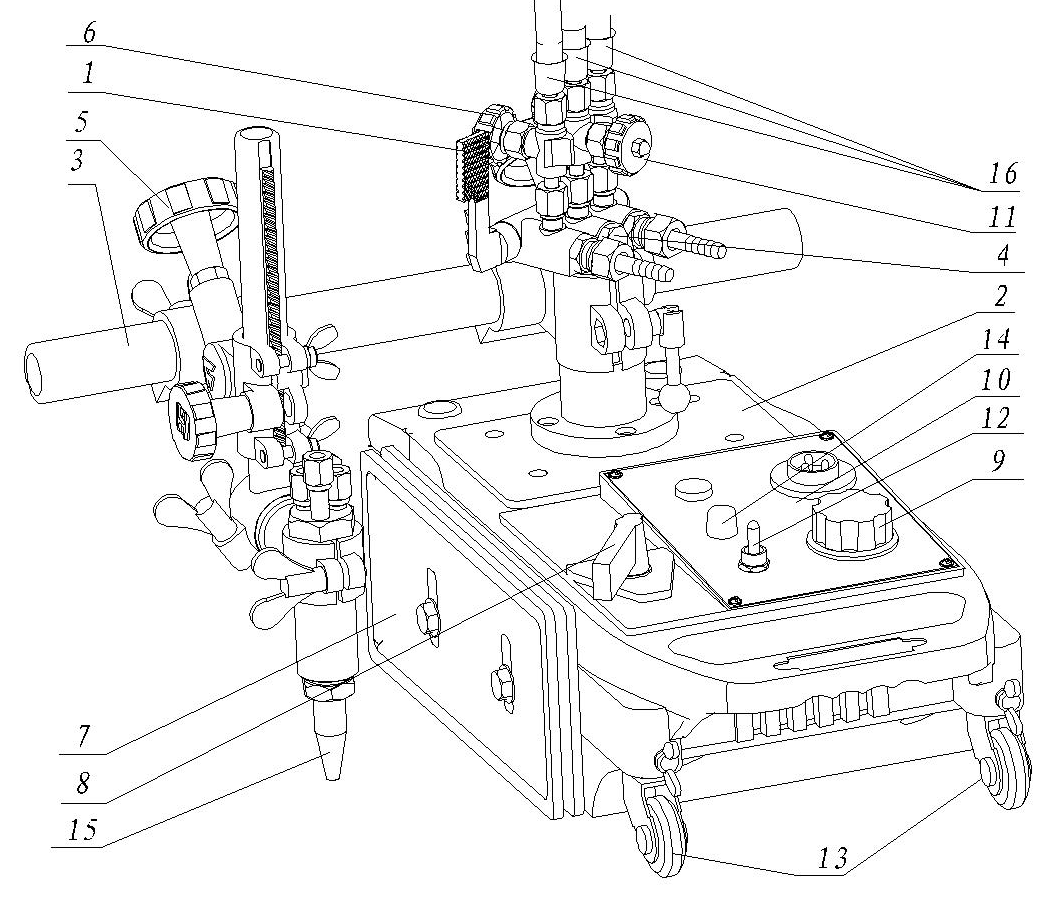

1. 快速開關手柄

手柄分三檔開關, 分別為關閉,預熱和切割.

處在關閉位置時將關閉所有氣體。

2. 主機

8.離合手柄

9.調速手輪: 調節機器行走速度

10.電源插座

11.預熱氧閥門

3.橫移齒條	12.馬達.正/反轉換鈕開關
4.氣體分配器	13.萬向輪
5.橫移手輪	14.保險絲
6.燃?xì)舛ㄩy: 調節氣體流量的大小	15.割嘴
7.隔熱板: 阻礙熱量向機器內部擴散。	16.輸送氣體的軟管

技術規格

技術規格

1.重量（主體部件）	：16千克
附件	：7.8千克
2.裝置尺寸	：435毫米×210毫米×240毫米
3.調速控制	：可控硅控制
4.電源	：交流 220V±10％ 50HZ
5.切割速度	: 50～750/mm/min
6.切割厚度	: 5～100mm
7.坡口角度	: 0～45度
8.切割圓直徑	: ø200～ø2000mm
9.割嘴	: G02(適用于乙炔),G03(適用于炳烷)
10.電機	: 直流 110V 50HZ 30W 轉速4200r/min

裝箱單

將裝置小心地從包裝箱中取出。首先，檢查各部件確認其完整無缺。

下列為應收的標準單割炬配置零部件清單。

1.主機	1臺
2.割炬	1套
3.割嘴(乙炔)	3只
4.扳手	1套
5.上下移動座	1套
6.左右移動座(包括大橫移齒條)	1套
7.電源線	1條
8.半徑規 (定位螺絲)	1個
9.說明書,合格證	各1份
10.近氣接頭	1套
11.球頭螺絲M4	2只
應收的標準副件
1.半徑桿	1根
2.凹槽導軌（按客戶需求任意選定一種）	1）凸槽2根（每根1.8米）
2.凹槽導軌（按客戶需求任意選定一種）	2）凹槽導軌1根（1.8米）
選購附件	凹槽導軌2根（1.2米）
