“CG1-100H”小車式雙割炬耐用型氣體切割機是華威公司切割系列產品之一。該機器內部結構設計合理；外表美觀大方。該產品是在CG1-30的基礎上經過技術研討，對此產品進行多項技術革新和工藝改良。本機采用了新型材料，所有關鍵部分零件均采用銅質合金材料，經久耐用;對零件加工工藝的嚴格要求從而使機器的可操作性和耐用性、隔熱能力都得到了大大的提高，實用范圍也大大增強。氣體分配器中使用一體化火焰調節器，只需一次調整預熱焰與切割氧，以后每次完成一次切割，當再次打開閥門時均可保持火焰的性能不變。“雙割炬”顧名顧名思義機器可搭載兩把割炬，兩把割炬能同時進行下料切割，也可以配合使用切割V形或X形坡口。

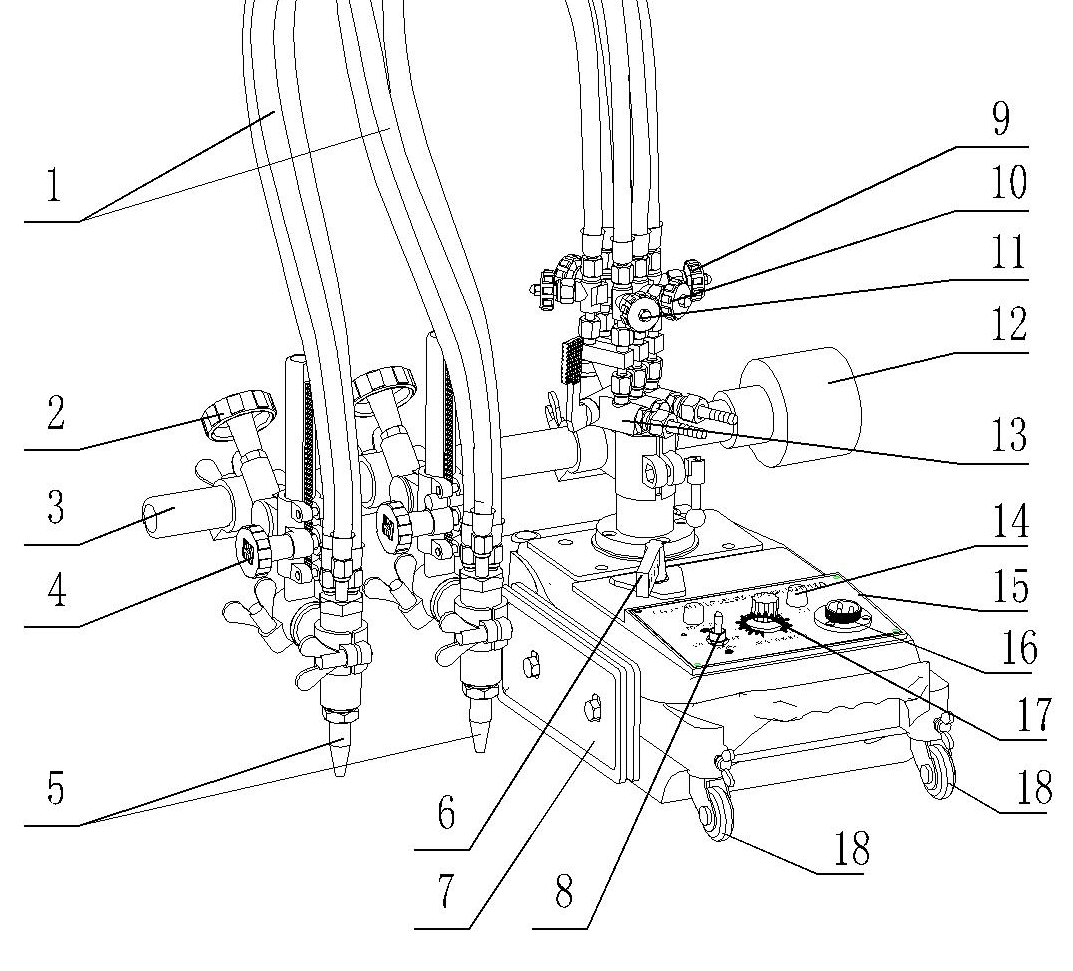

1.輸送氣體的軟管：一共三根，分別為燃氣；預熱氧和切割氧。
2.橫移手輪：調節割炬的水平位置。
3.橫移齒條 4.割炬垂直調節手輪 5.割嘴
6.離合手柄：手柄尖的一頭對齊“STOP”為分離；對齊“START”為分合上。
7.隔熱板：阻礙熱量向機器內部擴散。
8.馬達.正/反轉換鈕子開關：控制機器行走的方向，中間為停止為位置。
9.燃氣二通閥：調節氣體流量的大小。
10.預熱氧二通閥：調節氣體流量的大小。
11.切割氧二通閥：調節氣體流量的大小。
12.配重錘
13.氣體分配氣:分配器手柄有三檔,分別為關閉;預熱;切割。
14.熔斷器 15.主機 16.電源插座
17.調速旋鈕：從“0”到“10”速度逐漸加快，反之則減小。 18.萬向輪
技術規格
|
1.重量（主體部件） |
：21千克 |
|
附件 |
：7.8千克 |
|
2.裝置尺寸 |
：435mm×210mm×240mm |
|
3.調速控制 |
：可控硅控制 |
|
4.電源 |
：交流 220V±10％ 50HZ |
|
5.切割速度 |
：50～750/mm/min |
|
6.切割厚度 |
：5-100mm |
|
7.坡口角度 |
：0-45度 |
|
8.切割圓直徑 |
：ø200-ø2000mm |
|
9.割嘴 |
：G02(適用于乙炔),G03(適用于丙烷) |
|
10.電機 |
：直流 110V 50HZ 30W 轉速4200r/min |
裝箱單
將裝置小心地從包裝箱中取出。首先，檢查各部件以確認其完整無缺。下列為驗收的標準雙割炬配置零部件清單。
|
1.主機 |
1臺 |
|
2.割炬氣路總成 |
1套 |
|
3.移動總成 |
1套（包括左右、上下移動總成和齒條） |
|
4.割嘴(乙炔) |
6只 |
|
5.重錘 |
1只 |
|
6.電源線 |
1條 |
|
7.說明書,合格證 |
各1份 |
|
8.進氣接頭/壓帽 |
1副 |
|
9.球頭螺絲M4 |
2只 |
|
隨機的標準附件 |
|
|
1.割圓總成 |
1套 |
|
2.凸槽導軌（按客戶需求任意選定一種） |
1）凸槽2根（每根1.8米） |
|
2）凹槽導軌1根（1.8米） |
|
|
選購附件 |
凹槽導軌2根（1.2米） |
