“CG1-2與CG1-2A”型便攜式H型鋼氣體切割機是針對于大型的型鋼切割而設計開發。本系列機主要由腹板切割機構、翼板切割機構、控制箱、氣體分配器及割炬所組成。外殼主要由鋁合金，各部件都由腹板切割機構相連。腹板切割機構內有減速箱，電機和離合裝置，腹板切割機構是利用四只滾輪在軌道上運行。翼板切割機構安裝在腹板切割機構一側，四只滑輪支撐移動桿運用齒輪帶動齒條上下垂直運動。該機器設計合理，便于檢查、維修等特點。本系列機的所有操作都集中到控制面板上來實現。如四路控制開關、快速返回按鈕、調速器、電源開關。即便是初學者，也能很快掌握。

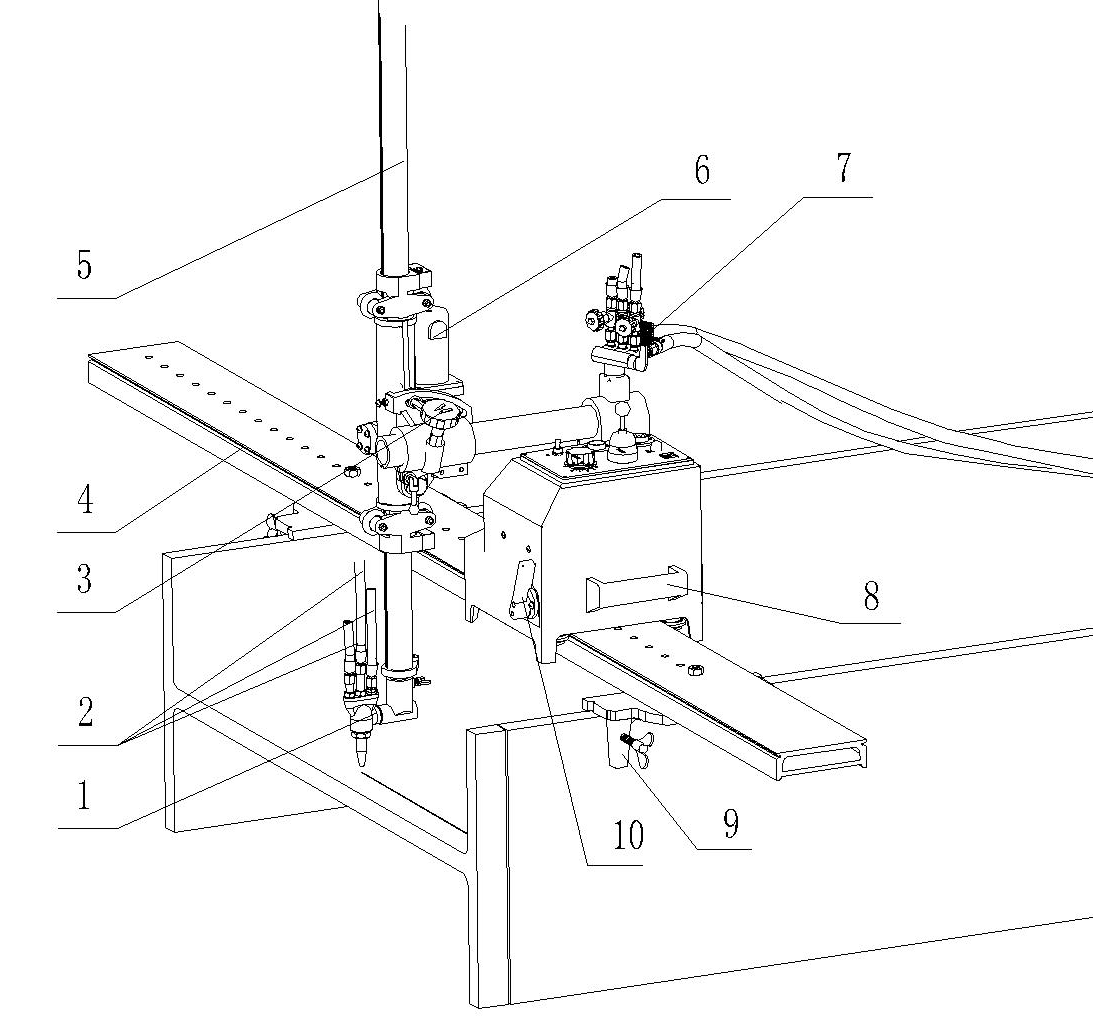

1. 割炬 7.快速分配器：火焰只需調整一次， 以后每次
2. 氣體膠管：連接在割炬與氣體分配器 工作不需要重新調整
之間輸送氣體。 8.手柄：用于移動機器
3. 橫向調節手輪：控制割炬的橫向移動 9. 軌道壓板：在H型鋼上定位機器
4. 軌道 10.離合器手柄：向左扳手柄為關閉（離），
5. 垂直移動桿 向右為開（合）
6. 翼板切割裝置的減速電機
技術要求
|
項目 型號 |
CG1-2 |
CG1-2A |
|
1.重量 |
30千克 |
37.5千克 |
|
2.裝置尺寸 |
250MM×176MM×260MM(主機)； 224mm×114mm×1500mm(軌道) |
400mm×340mm×440mm(主機) 270MM×220MM×2200MM(軌道) |
|
3.腹板切割寬度 |
150MM～800MM |
150mm～1600mm |
|
4.翼板切割高度 |
150MM～400MM |
150mm～800mm |
|
5.翼板最大斜切角度 |
30°(斜切最大高度300MM) |
30°(斜切最大高度690MM) |
|
6.腹板最大斜切角度 |
35°(斜切最大長度400MM) |
35°(斜切最大長度1300MM) |
|
7.速度控制方法 |
可控硅控制 |
|
|
8.電源 |
交流 220V±10％ |
|
|
9.切割速度 |
50～750㎜/min |
|
|
10.切割厚度 |
6-60㎜ |
|
|
11.坡口角度 |
0～30°（翼板;腹板） |
|
|
12.割嘴 （根據需求任選一種） |
1）G02(適用于乙炔) 2）G03(適用于丙烷) |
|
|
13.電機 |
1) 腹板電機110V 50HZ 30W 轉速 3600轉/分鐘 2) 翼板電機110V 50HZ 40W 轉速 2200轉/分鐘 |
|
裝箱單
將裝置小心地從包裝箱中取出后，檢查各部件以確認其完整無缺。以下為標準零部件清單,適用于CG1-2與CG1-2A型H型鋼切割機。
|
1.主體部件 |
1臺 |
|
|
2.標準割炬總成 |
1套 |
|
|
3.翼板切割機構 |
1套 |
|
|
4.割嘴（根據需要任選一種） |
1）G02：1#、2#、3#（乙炔） |
各1只 |
|
2）G03：1#、2#、3#（丙烷） |
各1只 |
|
|
5.軌道(包括兩只軌道壓板) |
1 根 |
|
|
6.進氣接頭 |
1 套 |
|
|
7.電源電纜 |
1套 |
|
|
8.M6內六角扳手 |
1套 |
|
|
9.M8內六角扳手 |
1套 |
|
|
10.十字螺絲刀 |
1只 |
|
|
11.通針 |
1把 |
|
|
12. 說明書,合格證 |
各1份 |
|
